L6120-1型臥式拉床液壓系統油溫過高的原因及改進

L6120-1型臥式拉床，存在液壓系統油液發熱過快的問題，工作第一個小時溫升明顯快，工作了兩個小時感到燙手，冬季溫升慢點。但夏季使用兩小時后就得將工作停下來，液壓系統的最高油溫不應超過60C，如果油溫再繼續升高，會出現很多問題.拉削時也易出現爬行，影響加工質量。

(一)油液發熱過快的原因
    從圖1-21油路圖可知.L6120-1型臥式拉床是在長沙機床廠生產的L6120臥式拉床的基礎上改進而來的。機器采用軸流式柱塞泵之后，雖然柱塞數少了，油壓脈沖率較原設計高點，但基本上沒有因此影響加工質量、更主要的是，這種分裝式油路，大大便利了維修，從油路還可看出以下幾點。
(1)為節能，采用高、低壓兩泵。
(2)為節能，主液壓缸在拉刀返回行程采用一f差動進給，拉刀送進與返回液壓缸在送刀行程中也采用了差動進給。
(3)主泵一一高壓柱塞泵采用廠容積調速，保證了能源的合理使用。而且主泵在非工作區同溢流閥設置了遠程控制。應當說，主油路系統設計十分成功。
現在再看葉片泵系統(下稱輔油路系統)葉片泵的功能。
①供油副液壓缸，完成拉刀的進給與返回。
②供主油路系統換向閥的換向和主泵的調速(流量),
③供主泵吸油口吸油。
其中①②兩項用油量不大，而主要的流量都給了主泵吸油口，這部分油又要經過溢流閥產生0.8MPA的壓降。由于主液壓缸的油返回來又重新回到液壓泵的入口，溢流閥溢出之油又有相當一部分流回油箱或進入主泵，冷卻條件差。經過副泵溢流閥的壓降為0.9MPa,而關鍵的是經過溢流閥的流量太大，這部分損失轉換成的熱，應當設法減少。

〔二)改進意見
如前所述，主油路設計是合理的，原因之一，主泵溢流閥采用了遠程控制，在非工作行程，溢流閥保持最少的壓力損失，從而保持高效，小熱耗，那么輔油路此法是否可行呢?否，因?yàn)樵诶端瓦M(jìn)返回工作區還要有部分油用于主油路換向與主泵巷積調速。如果將輔油路節流閥改為溢流節流閥行不行呢?固然溢流節流閥具有流量、壓力對負載的自動跟隨作用，但是它一般只適于單缸控制，現在輔油路擔負供主泵入口處的低壓油，供主油路換向與主泵容積調速，供拉刀進退液壓缸的程序運動，所以此法也不行。

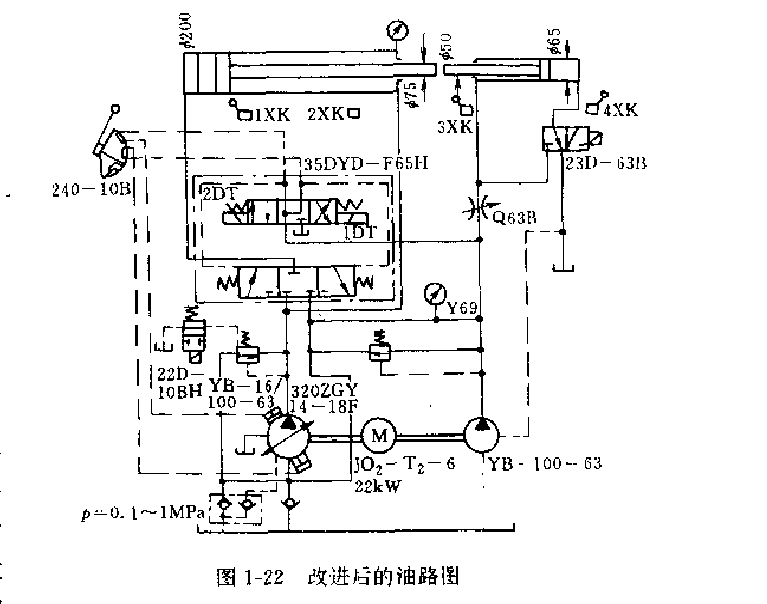

某廠采用雙聯葉片泵YB-100/16-63來代替葉片泵YB-100-63(參看圖1-22 )，流量為100L/min的泵供主泵入口;流量為16L/min的泵，供拉刀進退油缸(已能滿足說明書規定的最高線速度》與主油路系統換向及主泵容積調速，此法在拉刀進退油缸的非工作這盡管也有溢流閥損失，但流量不大，損失的熱轉變也小。

從表面上看，似乎葉片泵YB-100/16-63的驅動功率比葉片泵YB-100-63的驅動功率大，其實不然。所以不用發愁以葉片泵YB-100/16-63代替葉片泵YB-100-63之后，原液壓泵電動機會出現帶不動的現象。

由計算表明，油路經改進后，油液溫升由原方案的43 C,´降為29 C。這樣一個溫升，即使在夏天，機床也可以長期使用。
