赫格隆液壓馬達維修

一、赫格隆液壓驅動系統概述

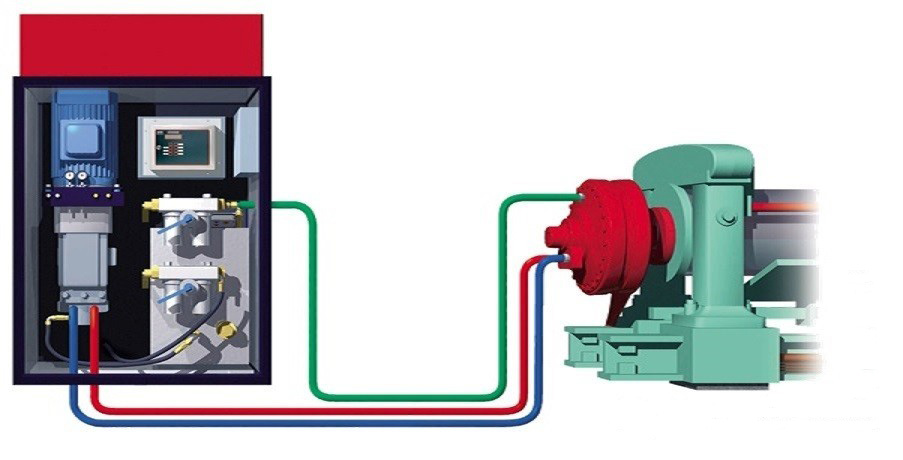

（一）、赫格隆液壓驅動的構成：

液壓動力站，將電能轉換成液壓動力以供馬達。

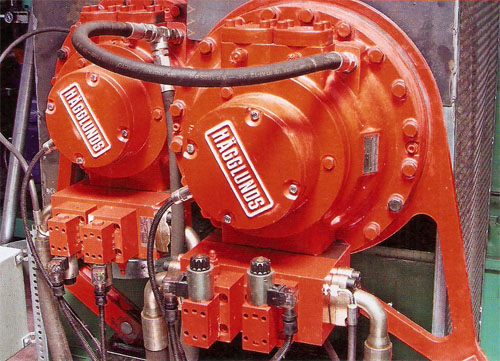

液壓馬達，用于輸出扭矩，將液壓動力轉換成機械能。

液壓管路，將液壓動力站與液壓馬達連接，用于系統輸送液壓動力。

控制系統，即液壓動力站內SPIDER控制器，對液壓系統進行控制和檢測。

（二）、赫格隆閉式回路系統的優點

與開式液壓系統相比，閉式系統有如下優點：

1、重量輕；

2、能量損失小，總效率高；

3、結構緊湊；

4、空間尺寸小，容易布置；

5、低噪音，無污染；

6、防水、防塵，抗惡劣環境。

（三）、赫格隆主要元件介紹

1、液壓泵2、電機3、控制系統，Spider控制器（可選）4、水冷冷卻器（可選）

5、油液過濾器（泄油）6、油液過濾器7、空氣濾清器8、水閥（可選）

9、接線盒10、吸油管指示器11、液位開關12、溫度傳感器13、油液加熱器（可選）14、蓄能器（可選）15、液位計16、油箱排油閥17、油盤泄油堵頭18、補油壓力表19、工作壓力表

二、赫格隆液壓驅動系統對液壓油清潔度的要求

（一）、動力站的泄油和回油管路上裝有過濾器。為了達到規定的使用壽命，遵循下列建議，保持油液的清潔度和定期維護是非常重要的。

2、系統起動前必須進行沖洗。

3、當向油箱中灌注液壓油時，通過特定的注油連接口灌油是很重要的。

4、系統中的固體顆粒度應該不超過ISO/DIS 4406 16/13（NAS 1638，等級7）。

5、含水量應該不超過0.1％，同時同時對于在工業應用中對設備壽命有較高要求的場合，含水量不超過0.05％。

6、總是使用由赫格隆公司提供或推薦的濾芯。

7、對液壓油液進行定期分析。

8、尤其要警惕的是，在卸下元件進行修復或維護時，萬萬不可讓污物進入液壓系統，打開之前首先做清潔工作。

9、不要將泄漏下的液壓油重新投入使用。

（二）、推薦用油：目前使用較好的制造商有——

三、赫格隆液壓驅動系統對冷卻水的要求

1、冷卻水進水應為清潔淡水。如有顆粒，顆粒應小于0.5毫米，如大于0.5毫米，應安裝過濾器。水的PH值不應小于5。氯化物含量要求是在水溫為60度，水為中性時，小于150毫克/升。

2、冷卻水聯接采用螺紋聯接，進水管上要加過濾器以保證水的清潔度。

3、不可使用蒸餾水。所需總水量約為最少260升/分（32℃時）。冷卻水進出口壓力差為0.26MPa。隨機文件中對冷卻水量有明確要求。

4、如果冷卻能力不足，液壓馬達、動力站中的主要元件以及液壓油的使用壽命將會縮短

四、赫格隆液壓驅動系統對電網/電源的要求

三相交流380伏，50赫茲，正常電壓上下波動幅度5%范圍內，間斷時可允許10%范圍內。

五、赫格隆液壓驅動系統對沖洗的要求

1、對復雜的管道系統啟動前需進行管道沖洗。

2、一個壓力過濾器必須連接到動力站的主油管上，而且過濾器應連接到液壓泵的回油管一側。

3、建議使用10um或5um的濾芯。

4、過濾器的過濾精度為 b10＝75 或者更高。

5、沖洗過濾器的尺寸應該與液壓泵的相關尺寸相匹配，目的是使得通過過濾器的壓力與流量不超過過濾器所允許的最大壓力與流量。

6、主油路與馬達連接的兩端管接頭油口應該用軟管連接起來，組成一個回路，使得整個系統都可以被沖洗，如右圖所示。

7、裝機功率較小的動力站，應該用最大流量沖洗至少2個小時。裝機功率較大的動力站，沖洗時間應該相應延長。

8、要小心確保從液壓泵出來的油液沿著單向閥方向流動。
